메탈히터 주의사항

메탈히터 시공 시 주의사항

• 메탈히터 인수 시 사양과 일치하는지 확인하며 수송도중 파손유무를 검사하고 500V DC 절연저항 시험에서 최소 50㏁ 이상이어야 한다

• 배관 등의 수압시험 및 조정이 완료되어 완전히 건조 되었는가 확인하고 표면에 이물질이 없도록 깨끗이 청소한다.

• 메탈히터에 손상을 줄 수 있는 흠집이나 날카로운 부분이 있는 경우 이를 제거한다.

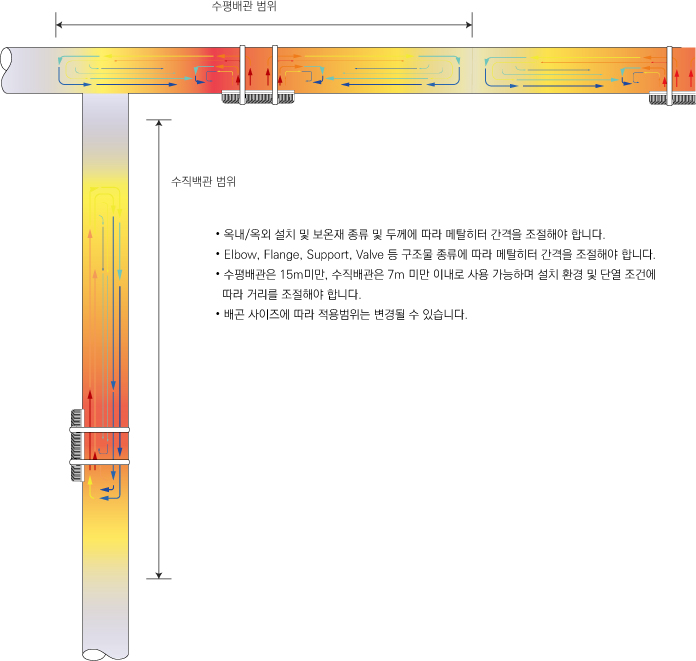

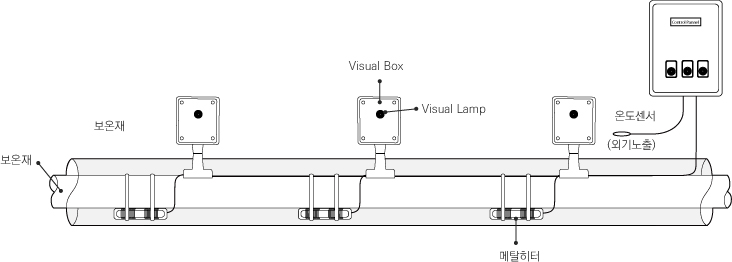

• 메탈히터를 배관에 설치하는 경우 메탈 스트립(반도)으로 고정시킨다.

• 메탈히터 전선을 무리하게 잡아 당기거나 꺽을 시 전선 몰딩 부위가 손상 될 수 있으니 주의해야 한다.

• 설치가 완료되면 절연저항 시험을 하여 최소 50㏁ 이상이 되어야 하며, 절연저항이 불량이면 라인을 점검하여 이상유무를 확인한다.

• 메탈히터 설치 후 외부로 부터의 손상을 막기 위하여 즉시 보온작업을 해야한다.

• 보온재는 습기나 물이 침투 되어서는 안되며, 보온재가 젖었을 경우 즉시 교체 하여야 한다.

• 전원 접속 후 주위온도, 전류, 메탈히터 사양 및 수량, 전압 등을 기록 보관한다.

동파방지 열선 주의사항

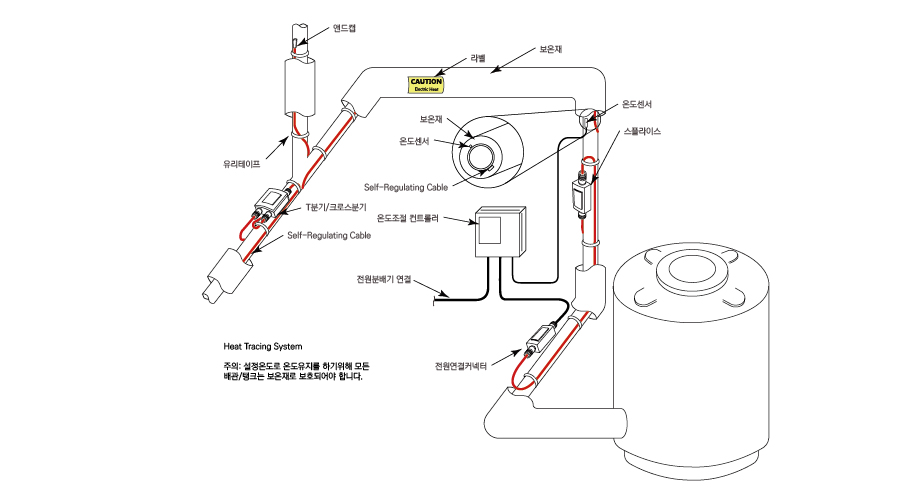

동파방지용 열선 시공 시 주의사항

• 온수배관(특히 스팀배관) 또는 화학물질에 노출된 배관에 사용해서는 안됩니다.

(온수배관 또는 화학배관에 사용시 별도의 제품이 준비되어 있으니 당사 또는 취급점에 문의해 주시기 바랍니다.)

• 하나의 입력 전원으로 사용할 수 있는 히팅케이블은 최대 허용 길이 70m(주변온도 10℃기준)입니다.

(모델마다 최대 허용 길이가 다릅니다. 궁금한 점이 있으시면 당사 또는 대리점에 문의해주시기 바랍니다.)

• 히팅케이블 단말 부분에 두가닥의 동선을 서로 연결해서는 절대 안됩니다. 화재의 원인이 됩니다.

• 히팅케이블 시공 후 설치되는 보온재는 난연 재질을 사용해야 합니다.

• 전원입력 부분의 전선 연결은 별도로 준비된 시공 요령에 따라 주시기 바랍니다.

(설치 시 구체적인 의문사항은 당사의 대리점 또는 취급점에 문의해 주시기 바랍니다.)

• 발열선 인수 시 사양과 일치하는지 확인하며 수송도중 파손유무를 검사하고 500V DC 절연저항 시험에서 최소 50㏁ 이상이어야 한다.

• 배관, 탱크 등의 수압시험 및 조정이 완료되어 완전히 건조 되었는가 확인하고 표면에 이물질이 없도록 깨끗이 청소한다.

• 발열선에 손상을 줄 수 있는 흠집이나 날카로운 부분이 있는 경우 이를 제거한다.

• 발열선을 배관에 설치하는 경우 석면 테이프(Glass Tape)를 약 30cm 간격으로 고정 시키고, 굴곡부위 및 용철 부위는 발열선이 확실히 밀착되도록 견고하게 감아야 한다.

• 작업 시 무리한 힘을 주어 열선을 잡아당기거나 꺽지 말아야 한다.

• 발열선의 단말부에는 앤드씰(End Seal)또는 수밀형열수축튜브를 사용하여 절연/방수 처리 되어야 한다.

• 발열선의 분기부에는 Tee Box를 설치하여 분기하여야 한다.

• 발열선과 전선의 연결시에는 Power Box를 사용하여야 한다.

• 설치가 완료되면 절연저항 시험을 하여 최소 50㏁ 이상이 되어야 하며, 절연저항이 불량이면 라인을 점검하여 이상유무를 확인한다.

• 이때, 발열선에 전원을 공급해서는 안된다.

• 발열선 설치 후 외부로 부터의 손상을 막기 위하여 즉시 보온작업을 해야한다.

• 보온재는 습기나 물이 침투 되어서는 안되며, 보온재가 젖었을 경우 즉시 교체 하여야 한다.

• 보온재 공사 시 함석으로 인한 케이블 손상에 주위 하여야 한다.

• 전원 접속 후 주위온도, 전류, 케이블길이, 전압 등을 기록 보관한다.

• 보온재 작업 후 마감면에 발열선 시설 주위표지(Heat Tracing Caution Label)를 6M 간격으로 설치하여 발열선이 설치되어 있음을 알려야 하며, 표시 규격은 다음과 같다.



바닥난방 열선 주의사항

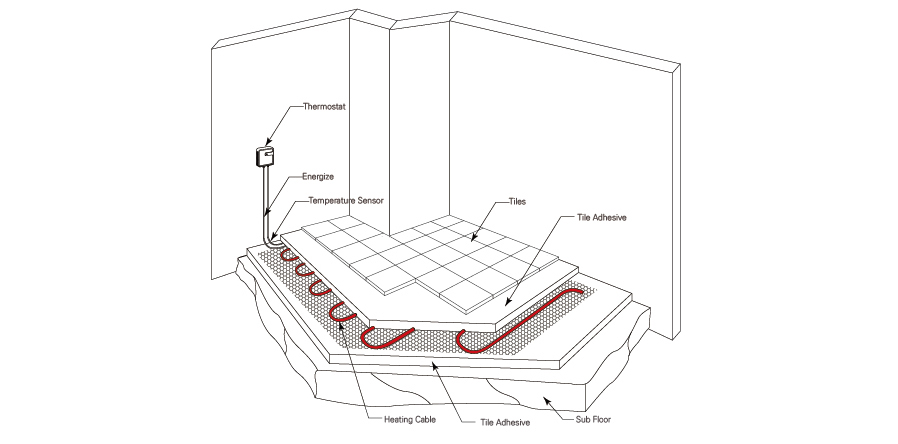

바닥난방용 열선 시공 시 주의사항

• 장기적인 시스템 운영을 위해 열선은 설계한 도면에 의해 타설되어야 한다.

• 컨트롤 패널은 각 회로에 정격에 맞는 용량을 사용했는지 확인해야 한다.

• 시공 전, 후 외부로 노출된 열선을 밟지 말아야 한다.

• 시공 전, 후 절연저항 테스트를 하여 이상 유무를 확인한다. 이상이 있는 열선은 즉시 교체한다.

• 2회 이상 절연저항 테스트를 실시하며 열선 저항이 2,500V DC에서 50㏁ 이하라면 열선을 보수 또는 교체해야 한다.

• 열선의 피복이 손상 받을 수 있는 모든 행등을 금지하며(바닥에 끌기, 꺽기, 밟기 등) 또한 습기에 노출되지 않도록 주의해야 한다.

• 손으로 열선을 적절하게 배치한 후 케이블 타이를 사용하여 30cm 간격마다 열선을 고정시킨다.

• 열선의 피치는 18~20cm 간격으로 포설해야 한다.

• 열선은 현장여건상 분기 또는 연장이 가능하나 접속이음 부분은 완전히 방수처리 되어야 한다.

• 효율을 높이기 위해 히팅케이블 표면으로 부터 노면까지의 거리는 25mm를 넘지 않도록 하여야 한다.

• 몰타르 타설시 날카로운 도구는 열선에 손상을 줄 수 있어 사용해서는 안되며, 몰타르 시공 후

• 반드시 열선의 손상유무를 테스트 해야 한다.

• 열선의 양 말단은 플렉시블(Flexible)관을 통해 몰타르 밖에 나와야 한다.

• 양 말단은 정확한 방법으로 방수처리를 해야 유지관리 점검이 가능하다.

• 몰타르 타설 시공후 완전 양생될때까지 통전하지 않도록 한다.

• 따라서 몰타르 작업 중에서도 열선의 말단 부분은 지속적으로 물의 침수 및 습기노출로 부터 보호 받아야 한다.

• 열선의 말단 부분과 전원 연결은 완전 방수처리햐야 하며 접속 후 절연저항 시험을 반드시해 해야 한다.

• 몰타르 마감처리 시 열선에 손상이 가지 않도록 시공하여야 하며 몰타르 타설 전후 절연저항이 1,000V DC 절연저항 테스터기로 20㏁ 이상의 절연 값을 가져야 한다.

• 몰타르가 타설된 후 다시 절연저항 시험을 하여 기록한다.

• 열선 설치관련 설계도면(열선길이, 깊이, 위치)을 미리 확인하고 유지관리(절연저항트 세트 외관테스트)를 수행한다.

• 정확한 열선 설치정보를 기록보관 하면 이후 열선 교체 및 보수에 참고 자료가 된다.

• 시공설명서에 의하여 시스템이 설치되어야 안전한 설치 및 전기사고를 예방할 수 있다.

• 전기업자와 협력하여 몰타르 타설전에 열선이 시공될 수 있도록 충분한 시간을 확보해야 하며, 열선시공 후 바로 몰타르 시공하여 열선이 받을 수 있는 손상을 최소화 하여야 한다.

• 몰타르 시공전에 설치된 열선은 2,500V DC로 절연저항테스트(Megger Test)를 해야 하며 결과는 50㏁ 이상이여야 한다.

• 몰타르 시공업자와 협력하여 삽 또는 날카로운 작업도구가 몰타르 속에 들어가지 않도록 한다.

• 몰타르 시공 시 열선 위를 걸어 다니는 행위를 최소화 해야 한다.

• 전기업자와 협력하여 몰타르 시공 시 열선을 계속 모니터링 해야하며, 만약 몰타르 시공시 열선이 손상을 입으면 즉시 수리될 때까지 작업을 중단해야 한다.

• 전기공사가 완료될 때까지 열선을 보호해야 하며, 열선의 끝부분 방수가 확실히 될 수있도록 감독한다.

• 전기시설공사 완료 후 2,500V DC로 절연저항테스트(Megger Test)를 해야 하며 결과는 50㏁ 이상이여야 한다.

• 열선의 길이와 상관없이 50㏁ 이상이 되어야 한다.
