1. FSR40-2CR의 개요

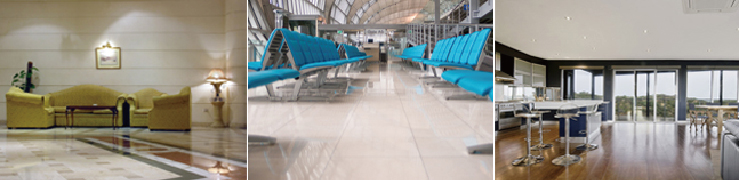

바닥난방 Floor Heating
FSR의 발열체는 도전성 원료와 고분자 폴리머가 주원료로, PTC 특성을 활용한 자동제어형 발열선 입니다. 무한병렬 회로로 구성되어 필요에 따라 절단하여 사용할 수 있으며, 주위온도에 따라 스스로 발열량이 조절이 되는 신개념 Heating Cable입니다. FSR은 호텔로비, 강당 등 바닥난방에 사용되며 발열체의 간접발열로 전자파가 발생되지 않습니다. 일반 히터에 비해 온도가 일정하게 유지되어 경제적이며 마감재 선택이 자유롭습니다.
2. FSR40-2CR의 장점
• 안전성 : 자기 제어 시스템으로 과열될 염려가 없고 전자파 발생량이 적다. • 일정한 온도유지 : 주위 온도를 스스로 감지하여 케이블의 발열량을 자동 조절한다. • 전기에너지절약 : 온도가 상승하면 발열량이 스스로 자동 감소하는 시스템이다. • 내구성 : 열처리와 가교를 통한 방식으로 부식이 없고 수명이 반영구적이다. • 작업성 : 무한 병렬 회로이므로 현장에서 임의로 절단 시공이 가능하다.

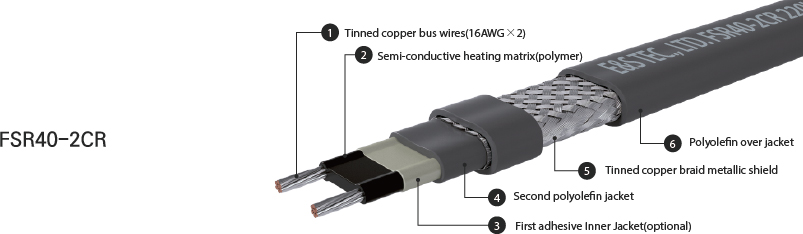

3. FSR40-2CR의 구조
1. Tinned copper bus wires (16AWG x 2) – 도체 2. Semi-conductive heating matrix (polymer) – 발열체(반도성 폴리머) 3. First adhesive inner jacket (option) – 내부절연체 4. Second polyolefin jacket – 1차 절연외피 5. Tinned copper braid metallic shield – 편조 6. Polyolefin over jacket – 2차 절연외피
4. GR40-2CR의 특징
무제 문서
| 모델(Model No.) | FSR40-2CR | | 전압(Service Voltage) | 220 Vac |
|---|
| 도체규격(Bus Wire) | 16 AWG |
|---|
최대 허용온도
(Max. Exposure Temperature) | 100 ℃ |
|---|
연속 사용온도
(Max. Maintenance Temperature) | 85 ℃ |
|---|
최대 사용길이; 10℃기준
(Max. Circuit Length) | 80M |
|---|
| 제품크기 (Product Size) | 12.8 x 6.5 mm(W x H) |
|---|
발열량 0℃ in Mortar기준
(Nominal Power Output) | 40W/m |
|---|
인증현황
(Certificate) |
| File No: 2071836 |
|---|
| Related Standard IEC1423-1, IEC1423-2 |
|

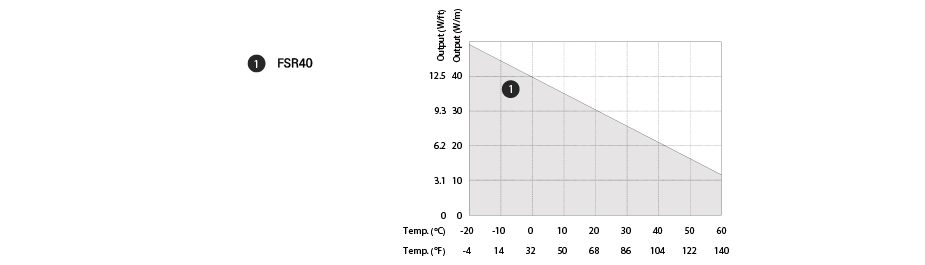

5. FSR40-2CR 온도에 따른 발열량 변화
6. FSR40-2CR 온도에 따른 허용길이
| 제품명 | Breaker | 가동온도(℃) | | -20 | -10 | 0 | 10 |
|---|
| FSR40 | 16A | 35 | 46 | 50 | 57 | | 20A | 46 | 53 | 58 | 71 | | 30A | 58 | 68 | 78 | 80 |
