1. FHT40-2CT의 개요
온도유지 Maintain Temperature

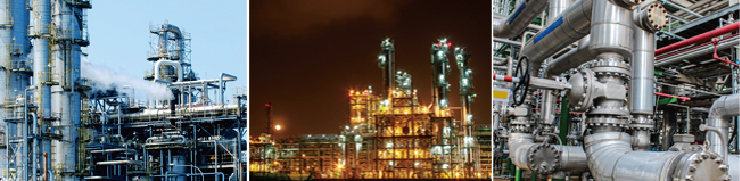

FHT는 도전성 카본 고분자를 주원료로 쓰여지며, PTC 특성을 활용한 자동제어형 발열선입니다. 무한병렬 회로로 구성되어 주위 온도에 따라 스스로 저항이 변하여 자동발열량 조절이 되는 신개념 Heating Cable입니다. FHT는 화학배관의 온도를 유지시켜, 플랜트 및 선박 등 각종배관의 설치가 용이하며, 추위로 인한 산업의 손실을 크게 감소할 수 있을 뿐만 아니라 열처리와 가교를 통하여 한번 시공시 반영구적으로 사용이 가능합니다.
2. FHT40-2CT의 장점
• 안전성 : 자기 제어 시스템으로 과열될 염려가 없고 전자파 발생량이 적다. • 일정한 온도유지 : 주의 온도를 스스로 감지하여 케이블의 발열량을 자동 조절한다. • 전기 에너지 절약 : 온도가 상승하면 발열량이 스스로 자동 감소하는 시스템이다. • 내구성 : 열처리와 가교를 통한 방식으로 부식이 없고 수명이 반영구적이다. • 작업성 : 무한 병렬 회로이므로 현장에서 임의로 절단 시공이 가능하다.

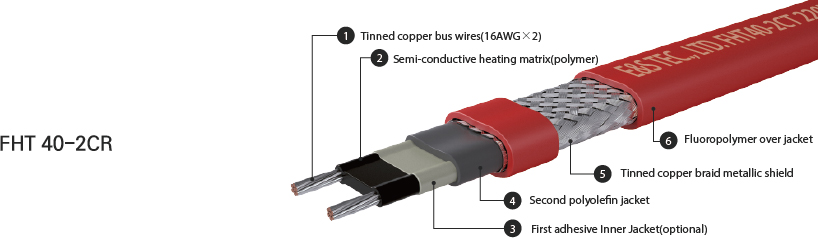

3. FHT40-2CT의 구조
1. Tinned copper bus wires (16AWG x 2) – 도체 2. Semi-conductive heating matrix (polymer) – 발열체(반도성 폴리머) 3. First adhesive inner jacket (option) – 내부절연체 4. Second polyolefin jacket – 1차 절연외피 5. Tinned copper braid metallic shield – 편조 6. Polyolefin over jacket – 2차 절연외피
4. FHT40-2CT의 특징
| 모델(Model No.) | FHT40-2CT | | 전압(Service Voltage) | 220 Vac |
|---|
| 도체규격(Bus Wire) | 16 AWG |
|---|
최대 허용온도
(Max. Exposure Temperature) | 100 ℃ |
|---|
연속 사용온도
(Max. Maintenance Temperature) | 85 ℃ |
|---|
최대 사용길이; 10℃기준
(Max. Circuit Length) | 80M |
|---|
| 제품크기 (Product Size) | 12.5 x 6.3 mm(W x H) |
|---|
발열량 10℃ 기준
(Nominal Power Output) | 40W/m |
|---|
인증현황
(Certificate) |
| File No: 2071836 |
|---|
| Related Standard IEC1423-1, IEC1423-2 |
| File No: 0442223 |
|
5. FM60-2CR 온도에 따른 발열량 변화
6. FHT40-2CT 온도에 따른 허용길이
| 제품명 | Breaker | 가동온도(℃) | | -20 | -10 | 0 | 10 |
|---|
| FHT40 | 16A | 88 | 96 | 102 | 106 | | 20A | 97 | 111 | 109 | 118 | | 30A | 106 | 112 | 118 | 126 |
